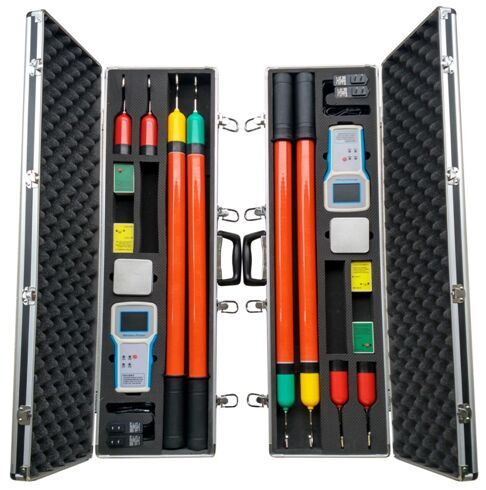

一、產品簡介（LYWHX-9000B電力行業使用設備“衛星同步型無線定相儀"功能簡述）
衛星高壓無線語音核相儀（以下簡稱“儀器"）用于遠距離（相距300米～800千米）核對高壓相位是否同相，相序顏色是否標注正確。也可用于近距離并網或環網核相。儀器適合1V～220KV輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。儀器采用GPS授時技術，兩臺（或多臺）儀器可以相隔幾百公里核相。
二、工作原理（LYWHX-9000B電力行業使用設備“衛星同步型無線定相儀"功能簡述）
發射器可以判斷線路是否帶電，測量線路相位和頻率，并將測量數據發送給主機，主機由GPS授時后同時測量，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相。
儀器測量原理的核心是兩主機同步測量的時間差異，采用GPS授時將兩主機的時間同步，其同步差異小于10納秒。由此引入的相位誤差小于0.1度。
三、安全事項（LYWHX-9000B電力行業使用設備“衛星同步型無線定相儀"功能簡述）
1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。
四、技術參數（LYWHX-9000B電力行業使用設備“衛星同步型無線定相儀"功能簡述）
1、相位差準確度：偏差≤5°。
2、頻率準確度：±0.1HZ。
3、電壓測量范圍為1V～220KV。
4、發射器和接收主機的極大傳輸視距約100米。
5、結果判斷（同相、異相）采用1級標準，相位差≥30°為異相，相位差＜30°為同相。
6、兩GPS主機測量距離300米～800千米。
7、根據GPS信號強弱自動切換GPS模式和授時模式。
8、真人語音提示測量結果和操作步驟。
9、302*240彩屏同時顯示線路相位差、頻率、失量圖、電池電量、測量時間、經緯度、衛星數量、GPS信號強度等信息。
10、無操作1小時自動關機。
11、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。
12、主機電池容量為2500mAH，發射器電池容量為350mAH。
13、高壓測量時泄漏電流<10uA。
14、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
15、工作環境：-35℃--- +45℃ 濕度≤95%RH。
16、儲存環境：-40℃--- +55℃ 濕度≤95%RH。
17、整機重量：約11KG。
18、儀器包裝尺寸：長89cm*寬26cmm*高11cm*2個。
五、儀器簡介（LYWHX-9000B電力行業使用設備“衛星同步型無線定相儀"功能簡述）

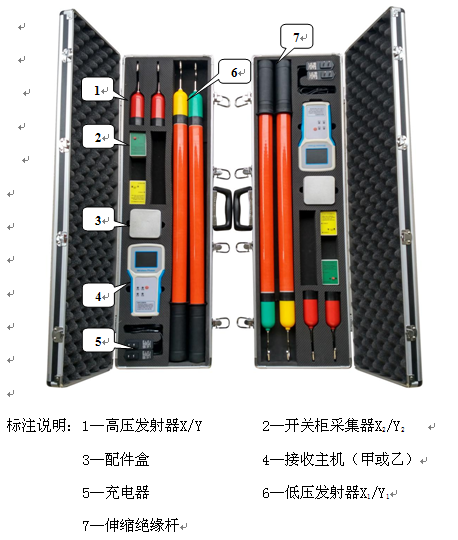

1、儀器外觀簡介
2.儀器操作簡介

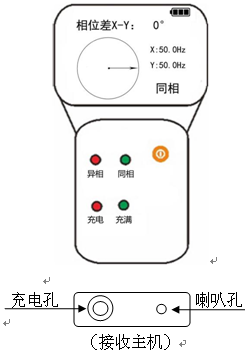

| 指示燈： 異相紅燈亮：兩線路異相。 同相綠燈亮：兩線路同相。 充電紅燈亮：正在充電。 充電綠燈亮：電已充滿。
按鍵： 1)長按開機或關機。 2)短按近程測量模式和遠程測量模式切換。
補充： 1)右上角有電量指示； 2)最下端有充電接口插孔。 |

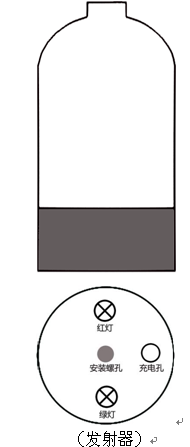

| 指示燈： 測量時:紅燈和綠燈交替閃爍。 充電時:紅燈亮正在充電，綠燈亮已充滿。
蜂鳴器： 接觸到高壓帶電線路則蜂鳴器響2秒，表示線路帶電。
安裝螺孔： 與伸縮絕緣桿相連。
充電孔： 充電時：連接充電器。 自檢時：連接測試線接地端。 檢測時：連接接地線。 |
| 指示燈： 開機時:工作指示燈為紅色常亮。 測量時:工作指示燈為綠色常亮。 充電時:充電指示燈充電為紅色充滿為綠色。 蜂鳴器： 接觸到高壓帶電線路則每隔4秒蜂鳴一次，表示線路帶電。 彈力帶： 將采集器貼于母排，用彈力帶捆綁安裝。 充電孔： 充電時連接充電器。 |
3、儀器自檢方法

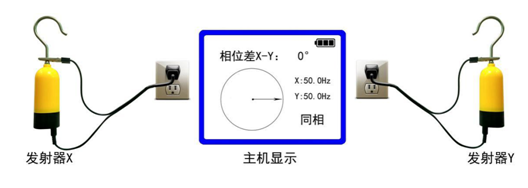

發射器連接測試線(操作圖如下)。發射器啟動，蜂鳴2秒，紅綠兩指示燈交替閃爍。接收主機開機，在測量界面顯示對應發射器信息。則發射器與主機工作均正常。異常現象及其處理，請?jiān)斠妰x器檢查與故障判斷。
提示：
如果測量度數為180°，將一個測試線插頭左右對調即為0°。因?yàn)榛鹁€與零線對調后，兩線相位差為180°。
自檢時兩發射器與接收主機的距離大于0.5米為宜。當距離小于0.2米時，可能只連接了1個發射器而主機顯示2個發射器信息。此現象為正常現象，不影響儀器使用。當2個發射器都接電時，儀器顯示不受短距離影響。
自檢測試線插頭內有限流電阻，人接觸鱷魚夾不會引起觸電，以保證人身安全。
