國網青海省電力公司通過科技手段提升電網運維質效，在帶電作業實施、工程審核流程優化、智能立體巡檢體系建設等方面創新實踐，深挖企業增效潛力。

在國網青海超高壓公司輸電集中監控大廳內，輸電全景監控平臺的大屏實時呈現全省330千伏及以上輸電線路的運行數據、視頻監控畫面，以及沿線風速等環境信息。這個整合了智能圖像識別、北斗定位等技術的平臺可自動識別輸電線路通道內外力破壞、異物搭掛等隱患，實現數據自動采集、異常智能告警。這是該公司深化數字技術應用，推動提質增效工作的成果之一。

近年來，國網青海省電力公司以智慧賦能為核心，聚焦電網運營關鍵環節，圍繞推進帶電作業實施、開展農配網項目智能評審、提升設備運維質效等方面進行創新實踐，構建起安全可靠、數智驅動的電網發展格局。

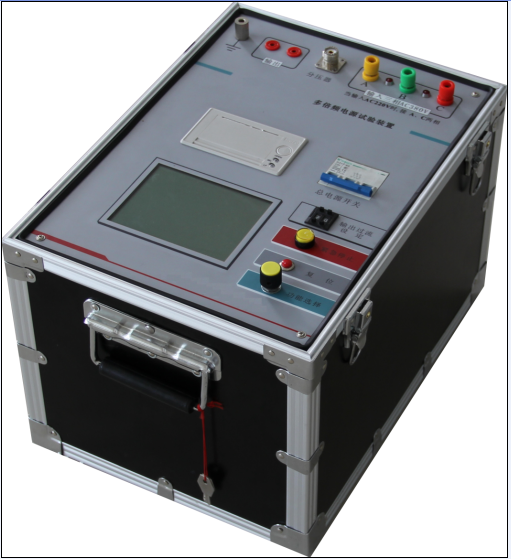

一、特點及性能介紹（LYSDF-V電力建設新產品“多頻率感應耐壓發生器"簡單描述）

1.1概述

電壓互感器（PT）是電力系統中的關鍵設備，感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。

我公司生產的多倍頻耐壓試驗儀采用微機控制，結合*變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

主要特點：（LYSDF-V電力建設新產品“多頻率感應耐壓發生器"簡單描述）

■ 防止容升：配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。

■ 操作簡單：加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。

■ 保護全面：儀器具有完善的過壓和過流保護功能，且均可由用戶設定。

■ 顯示清新：采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。

■ 打印快速：儀器內裝微型高速熱敏打印機，可快速打印顯示內容。

■ 實時時鐘：能記錄測量的日期和時間，并在液晶屏上顯示當前時間。

■ 數據存儲：可存儲92組數據，存滿后還可覆蓋。

■ 抗震性能：采用抗震設計，長途運輸中的顛簸不會損壞儀器。

1.2主要技術指標（LYSDF-V電力建設新產品“多頻率感應耐壓發生器"簡單描述）

工作條件 ：環境溫度：-10℃～50℃     相對濕度：30%～90%

供電電源：三相AC380V±10%或AC220±10%    50 Hz±5 Hz如用AC220供電，功率減半

輸出頻率：30Hz～200Hz   調節細度0.1 Hz

輸出電壓：0～350V正弦波

輸出功率：20KW

大輸出電壓：350V（加升壓變壓器后電壓可變高，另配）

大輸出電流：50A

電壓小分辨率：0.01V

電流小分辨率：0.001A

電壓電流精度：±1%

外形尺寸：570（長）×400（寬）×350（高）

儀器重量：約44kg

1.3內部結構及工作原理（LYSDF-V電力建設新產品“多頻率感應耐壓發生器"簡單描述）

如圖1所示，儀器主機由四大部分組成：主板、變頻電源、采樣器件及開關電源。主板以單片機為核心，變頻電源運用了數字波形合成技術以及大功率SPWM脈寬調制技術，從而實現30Hz～200Hz，0～400V的調頻調幅電源輸出，輸出電源的頻率及幅度由主板通過485接口控制，采樣部分在單片機的控制下，對輸出電壓電流信號通過PT和CT的二次側高速采集，計算，并將實時的電壓及電流值顯示在液晶屏上。當電壓升到設定值后，單片機控制時鐘芯片計時，計時完成后，單片機通過485控制變頻電源自動將電壓降為零。

在門源縣某配電臺區，門源縣供電公司技術人員將不停電拆裝配電變壓器組合式絕緣封閉罩套設在配電變壓器的套管部位。

門源縣位于青藏高原東部，春季多風沙，夏季鳥類活動頻繁。由于配電變壓器套管裸露在外，鳥類誤觸、異物纏繞后可能引發設備運行故障。以往，作業人員需要停運變壓器以消除故障。門源縣供電公司創新團隊以不停電作業為目標，歷時8個月研發出不停電拆裝配電變壓器組合式絕緣封閉罩。該裝置采用特種防紫外線絕緣板材，將兩片封閉罩通過榫卯結構和磁吸設計固定在變壓器套管上，使防護裝置在變壓器套管表面形成全密封結構，以提升設備運行可靠性。

年初以來，國網青海電力以提升供電可靠性為目標，創新作業模式，強化技術成果應用，推進配電網不停電作業能力提升。該公司按照“一停多用"“能帶不停"原則優化配電網作業計劃，強化省、市、縣停電時戶數三級審核機制；組織各單位以運維工作的難點、堵點問題為導向，編制配電網改造“一縣一案"建設方案，提升配電網供電可靠性；結合配電網補短板專項規劃，實施縣域聯系薄弱電網補強、高壓結構加強、中壓聯絡提升三類重點工程，以及消除城鎮、農村民生供電薄弱環節兩類重點工程。

本公司是專業生產“多頻率感應耐壓發生器"高壓電力檢測設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品，同時我們保留對儀器使用功能進行改進和升級的權力，如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致，請以儀器的實際功能為準。在產品的使用過程中發現有什么問題，請與我們及時聯系！我們將盡力提供完善的技術支持！（上海來揚電氣轉載其他網站內容，出于傳遞更多信息而非盈利之目的，同時并不代表贊成其觀點或證實其描述，內容僅供參考。版權歸原作者所有，若有侵權，請聯系我們刪除。）
